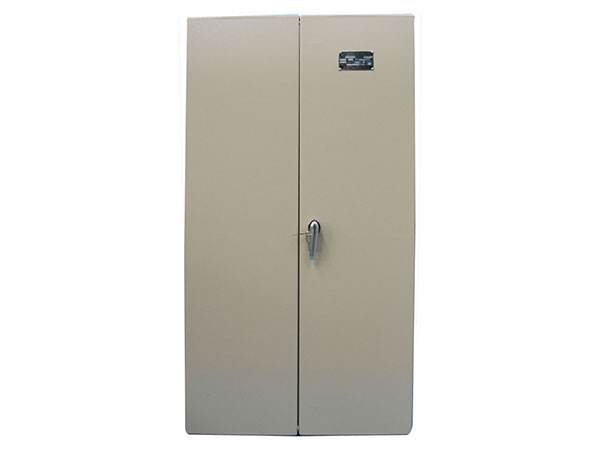

صندوق التحكم بالمرساة

سلسلة XMS91 لصندوق التحكم بالمرساة
شكل الاستفسار

صندوق التحكم بالمرساة استخدم للتحكم الكهربائي للمرساة وبداية التشغيل لمحرك AC الخاص بالمرساة، إيقاف، وإعادة التدوير.صندوق التحكم البحري يحمي من دوائر القصر، العيوب، زيادة التحميل وفقدان الجهد.

ظروف التطبيق:
درجة الحرارة المحيطة: من -25 درجة مئوية إلى 45 درجة مئوية
الميلان والتأرجح: ±22.5 درجة.
هناك مؤثرات الصدمة، الإهتزاز، الرذاذ الملحي، الفطريات والهواء الرطب في البحر في حالة العمل الطبيعية للسفينة.
صندوق التحكم بالمرساة متوفر بسرعة واحدة، ثنائي السرعة أو ثلاثي السرعات حسب المحرك. صندوق التحكم ذو الثلاث سرعات يجب أن يكون مع لوحة تحكم رئيسية. تصنيف الحماية للصندوق IP22 أو IP44/IP56 حسب طلبات العملاء.

نوع صندوق التحكم بالمرساة والمحرك
كشف بيانات JZ2–H المحرك البحري أحدي السرعة
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك ملاحظة
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91 -16A 16 JZ2-H-11 4 1.5 4.3 التحكم التقليدي بواسطة صندوق أزرار التحكم عن بعد استخدم للتحكم في دوران المحرك في إتجاه وعكس إتجاه دوران عقارب الساعة
JZ2-H-12 4 22 60
JZ2-H-13 4 3.5 8.9
JZ2-H-21 4 5 12
JZ2-H-21 6 3.5 10
JZ2-H-22 6 5 13.3
XMS91 -25A 25 JZ2-H-31 6 7.5 19.2
XMS91 -32A 32 JZ2-H-32 6 11 26.8
XMS91 -40A 40 JZ2-H-41 6 16 35
JZ2-H-41 8 11 28.9
كشف بيانات JZ–H المحرك البحري أحدي السرعة
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك ملاحظة
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91-16A 16 YZ-112S-H 4 1.5 4.3 التحكم التقليدي بواسطة صندوق أزرار التحكم عن بعد استخدم للتحكم في دوران المحرك في إتجاه وعكس إتجاه دوران عقارب الساعة
YZ-112M-H 4 2.2 6.0
YZ-112L-H 4 3.7 9.6
YZ-112S-H 6 1.1 3.5
YZ-112M-H 6 1.5 4.65
YZ-112L-H 6 22 6.6
YZ-132S-H 6 3.7 10.5
YZ-132M1-H 4 5.5 13.4
XMS91-25A 25 YZ-132M- H 6 5.5 15.3
YZ-132M2-H 4 7.5 18.5
YZ-160S-H 6 7.5 19.73
XMS91-32A 32 YZ-160L-H 6 11 26.8
XMS91-40A 40 YZ-180L-H 6 15 36
كشف بيانات JZ2–H المحرك البحري ذو الثلاث سرعات
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك نوع تحكم مطابقة رئيسية
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91-16/2 16 JZ2-H-22 4/12 3/1.2 6.8/7.2 LK911-117A
JZ2-H-23 4/12 4.3/1.7 9.5/10.1
JZ2-H-32 4/12 6/2.5 12.9/11.3
XMS91-25/2 25 JZ2-H-33 4/12 8.5/3.5 17.9/14.8
JZ2-H-32 4/16 6/1.7 -
JZ2-H-33 4/16 8.5/2.4 19.2/11.6
XMS91-40/2 40 JZ2-H-41 4/16 12/3.5 25.9/18.5
JZ2-H-42 4/16 18/5 37/23.8
كشف بيانات JZ–H المحرك البحري ثنائي السرعات
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك نوع تحكم مطابقة رئيسية
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91 -16/2 16 YZ-112L-H 4/12 Z2/0.75 6.575.4 LK911 一 117A
YZ-132M-H 4/12 3/1.1 8-7/7-6
YZ-132L-H 4/12 4/1-5 10-3/9-1
XMS91 -25/2 25 YZ-160L-H 4/12 6.3/Z2 15.4/12
YZ-180L-H 4/12 8-5Z3-5 19.3/18
XMS91 -40/2 40 YZ-180L-H 4/16 11/3 25/16.6
YZ-200M-H 4/16 15/4 3Z8/24.1
XMS91 -63/2 63 YZ-200L-H 4/16 18-5/5-5 40.4/3Z6
كشف بيانات JZ2–H المحرك البحري ذو الثلاث سرعات
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك نوع تحكم مطابقة رئيسية
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91 -32/3 32 JZ2-H-41 4/8/16 7.5/7.5Z5 16.8/17.8/26 LK911 一 110A
XMS91 -40/3 40 JZ2-H-42 4/8/16 11/11/7 .5 23/25.3/38^
XMS91 -63/3 63 JZ2-H-51 4/8/16 16/16/11 33/35.2/49
XMS91 -100/3 100 JZ2-H-52 4/8/16 22/22/16 44/47.8/71
JZ2-H-61 4/8/16 30/30/22 60.5/69.5/96
XMS91 -160/3 100 JZ2-H-71 4/8/16 45/45/30 85.5/100/142
XMS91 -250/3 250 JZ2-H-72 4/8/16 60/60/45 114/135/196
XMS91 -400/3 400 JZ2-H-81 4/8/16 85/85/64 160/195/337
كشف بيانات JZ-H المحرك البحري ذو الثلاث سرعات
نوع صندوق التحكم تيار التشغيل المقنن (A) التحكم بالمحرك نوع تحكم مطابقة رئيسية
النوع عدد الأقطاب القدرة المقننة (KW) التيار المقنن (A)
XMS91 -40/3 40 YZ-200S-H 4/8/16 9/9/42 21.4/24.7/37.2 LK911-110A
XMS91 "63/3 63 YZ-200L-H 4/8/16 12.5/1Z5/5.7 29.3/34.3/49.5
XMS91 -100/3 100 YZ-225S-H 4/8/16 16.8/16.8/8 38.9/46.2^7.6
YZ-225L-H 4/8/16 2Z5/22.5/10.6 51.5^0.3/85.6
YZ-250S-H 4/8/16 30/30/14.5 63.8/71.3/106.5
XMS91 -160/3 160 YZ-250M-H 4/8/16 42/42/20 86-3/95/11Z6
YZ-280S-H 4/8/16 66/66/27 114/120.6/147.5
XMS91 -250/3 250 YZ-280L-H 4/8/16 75/75/36 164/161.5/182
XMS91 -300/3 300 YZ-315S-H 4/8/16 100/100/48 198/209/303
XMS91 -400/3 400 YZ-315L-H 4/8/16 135/135/65 267/282/410

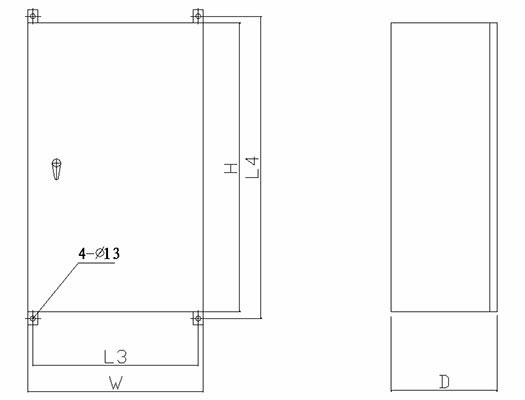

الأبعاد التركيبية والكلية لصندوق التحكم في المرساة
النوع H W D L3 L4
XMS91 -25A -32A-16A 500 400 200 340 530
XMS91 -40A 600 500 200 440 630 IP44

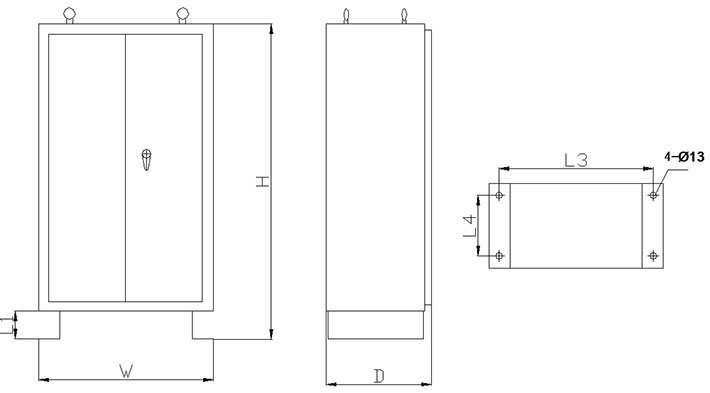

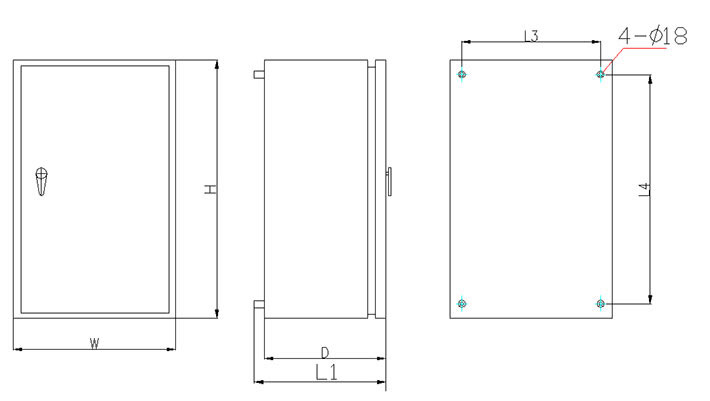

النوع H W D LI L3 L4
XMS91 -16/2 -25/2 700 520 220 230 420 600 IP22
XMS91 -40/2 800 520 220 230 420 700
XMS91 -63/2 1000 550 280 290 450 900

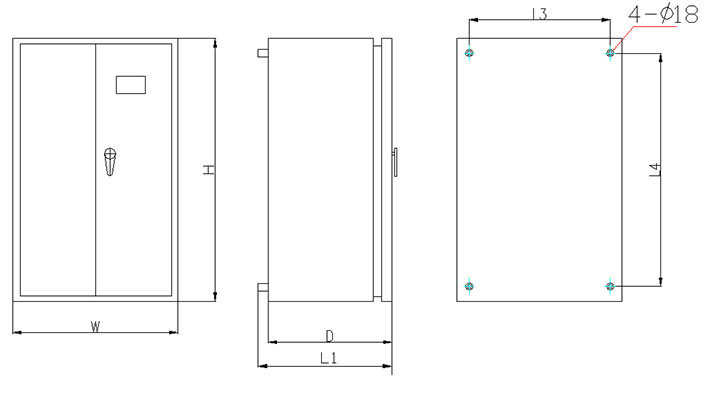

النوع H W D L1 L3 L4
XMS91 - 32/3 900 520 220 230 420 800 IP22
XMS91 -40/3 -63/3 1000 550 280 290 450 900
XMS91-100/3 1200 700 280 290 600 1100 IP22
XMS91-160/3 1200 700 280 290 600 1100
XMS91-250/3 1400 850 320 330 750 1300
النوع H W D LI L3 L4
XMS91 -300/3 1800 950 350 160 890 250 IP44
XMS91 -400/3 1800 950 350 160 890 250

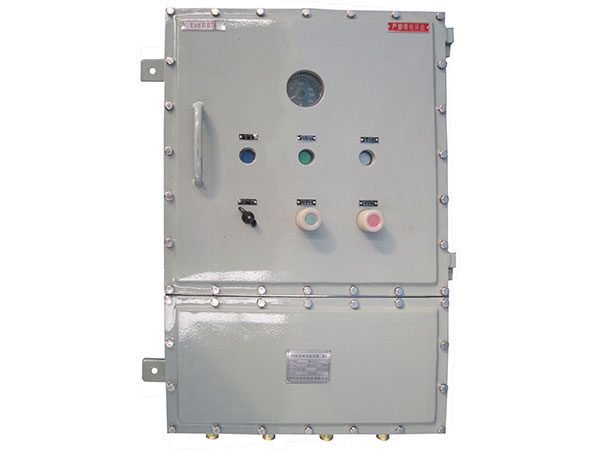

سلسلةBXMS91 صندوق التحكم بالمرساة المقاوم للانفجار
شكل الاستفسار

سلسلةBXMS91 صناديق التحكم بالمرساة المقاومة للانفجار استخدمت في آلات الشحن في الظرف الخطرة أو فيها مواد متفجرة. صندوق التحكم بالمرساة استخدم لتحكم في الكهربائي للمرسى وبداية تشغيل محرك المرساة، الإيقاف، وإعادة التدوير والحماية من دوائر القصر، الأعطال، التحميل الزائد وفقدان الجهد.

ظروف التطبيق:
درجة الحرارة المحيطة: من -25 درجة مئوية إلى 45 درجة مئوية
الميلان والتأرجح: ±22.5 درجة.
هناك مؤثرات الصدمة، الإهتزاز، الرذاذ الملحي، الفطريات والهواء الرطب في البحر في حالة العمل الطبيعية للسفينة.
في المواقع الخطرة التي يوجد فيها محيط غازي متفجر: منطقة 1، منطقة 2
مستوى البخار للغازات القابلة للاشتعال: ‖A,‖B
تصنيف درجة الحرارة: T1-T4
تصنيف مقاومة الانفجار لصندوق التحكم: Exd‖BT4
تصنيف الحماية: IP56
الخصائص الإضافية للمحرك والمتغيرات نفس الموجودة في صندوق التحكم بالمرساة العادي.

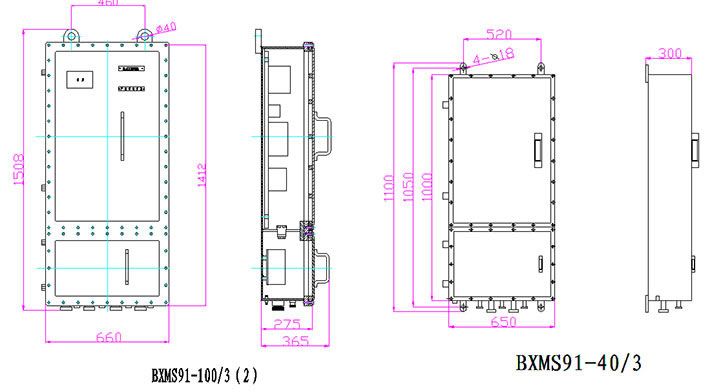

الأبعاد التركيبية والكلية:
