المحرك الحثي ثلاثي الطور لمروحة الدفع الجانبي (للإستخدمات البحرية)، سلسلة YCTJ-H

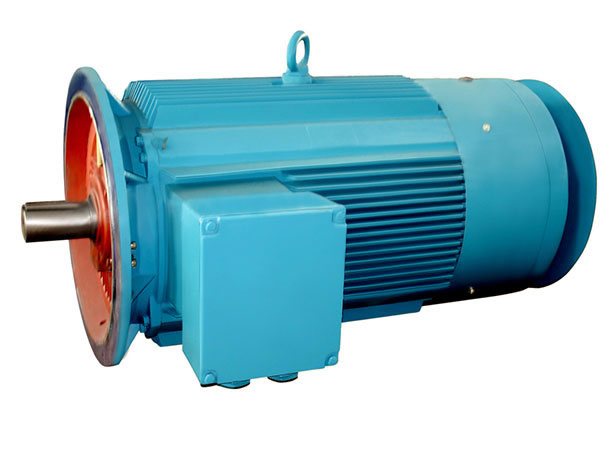

سلسلة YCTJ-H المحرك الحثي ذو القفص السنجابي لمروحة الدفع الجانبي للإستخدمات البحرية

مقدمة
سلسلة YCTJ-H المحركات البحرية الحثية ثلاثية الطور لمروحة الدفع الجانبي محكم الغلق، المحرك الحثي مع مروحة التبريد الذي يعمل كنظام مصدر قدرة في كل أنواع السفن. محرك الدفع الجانبي وله تيار بدء تشغيل منخفض وعزم بدء تشغيل عالي.

شكل الاستفسار

التركيب
1. الحماية المقننة IP44 أو IP23
2. المواد: هيكل مصنوع من حديد الزهر HT200 مع ريش تبريد
3. عمود التمديد الإسطواني
4. صنودق النهايات يتوافق مع IEC IEC60034-8. الخلوص الكهربائي لا يقل عن 8 مم ومسافة الزحف لا تقل عن 12 مم. مربط توصيل كهربائي أخر في وظائف صندوق النهايات مثل التأريض.

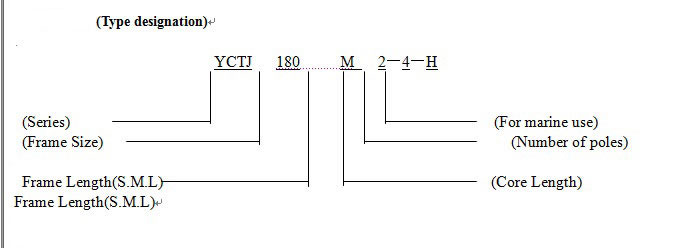

نوع التصميم

حالات التشغيل
درجة حرارة الهواء المحيط من 0℃ إلى 45 درجة مئوية
الارتفاع: 0m
الرطوبة النسبية: أقل من أو تساوي 95 %
الندى: موجود
الرذاذ الزيتي: موجود
الفطريات: موجودة
الصدمات: موجودة
الإهتزاز: موجود
الميول والتأرجح: ±22.5°
الجهد المقنن: 380 فولت أو 440 فولت
التردد المقنن: 50 هيرتز أو 60 هيرتز
التوصيل: △ (Y)
نوع الخدمة: مستمر (S1) أو نوع S2-30
العزل: B أو F
إرتفاع درجة حرارة الملفات: 75K أو 100K
درجة حرارة العمل المسموخ بها لكراسي التحميل: 90℃ (طريقة الترمومتر)
نوع بداية التشغيل: مباشر بالجهد الكامل لبداية التشغيل لكل الأحجام: تقليل جهد بداية التشغيل مسموح في حالة عدم وجود تحميل.

الإهتزاز والضوضاء
القيم الفعالة لسرعة الإهتزاز، تقاس في حالات عدم التحميل، ولا يجب أن تزيد على المعطاة في الجدول 2.

جدول 2
قياس الإطار القيم الفعالة لسرعة الإهتزاز mm/s
160~225 2.8
250~355 3.5
400 and above 4.5
الجدول 3 يوضح لنا حالة الضوضاء عندما يعمل المحرك بدون حمل.
جدول 3
القدرة kW سرعة التزامن r/min
3600 3000 1500, 1800 1000, 1200 750, 900 600 、 720
مستوى القدرة الصوتية dB （ A ）
4 - - - - 69 -
5.5 69
7.5 75 72
11 87 87 82 75 72
15 87 87 82 78 75
18.5 87 87 82 78 75
22 92 92 82 78 78
30 95 95 84 81 78
37 95 95 84 81 78
45 97 97 84 84 78 87
55 97 97 86 84 81 87
75 99 99 92 90 87 87
90 99 99 92 90 87 92
110 104 104 98 92 87 92
132 105 104 101 92 99 92
160 105 104 101 102 99 97
200 105 104 101 102 99 97
250 113 111 108 105 101 99
315 113 111 108 108 105 101
355 115 113 111 111 105 101
400 115 113 111 111 108 -
450 116 113 111 111 -
500 118 116 115 -
560 118 116 115
البيانات الفنية
درجة الحماية لقياسات الهيكل ومصدر القدرة: جدول 4 يعرض بيانات IP23، والجدول 5 يعرض بيانات IP44.
جدول 4
قياس الإطار عدد الأقطاب
2 4 6 8 10
القدرة kW
160M 15 11 7.5 5.5 -
160L 1 18.5 15 11 7.5
160L 2 22 18.5 - -
180M 30 22 15 11
180L 37 30 18.5 15
200M 45 37 22 18.5
200L 55 45 30 22
225S 75 55 37 30
225M 90 75 45 37
250M 110 90 55 45
280S - 110 75 55
280M 132 132 90 75
315S 160 160 110 90 55
315M 200 200 132 110 75
315L 250 250 160 132 90
355M 315 315 200 160 110
355L 355 355 250 200 132
400M 1 400 400 315 250 160
400M2 450 450 355 200
400L 1 500 500 400 315 250
400L 2 560 560 450 355 315
جدول 5
قياس الإطار عدد الأقطاب
2 4 6 8 10
القدرة kW
160M 1 11 11 7.5 4 -
160M2 15 5.5
160L 18.5 15 11 7.5
180M 22 18.5 - -
180L - 22 15 11
200L 1 30 30 18.5 15
200L 2 37 22
225S - 37 - 18.5
225M 45 45 30 22
250M 55 55 37 30
280S 75 75 45 37
280M 90 90 55 45
315S 110 110 75 55 45
315M 132 132 90 75 55
315L 1 160 160 110 90 75
315L 2 200 200 132 110 90
355M 1 250 250 160 132 110
355M2 200 160 132
355L 315 315 250 200 160
400M 1 355 355 280 220 200
400M2 400 400 315 250
400M3 450 450 - -

الأبعاد التركيبية والكلية

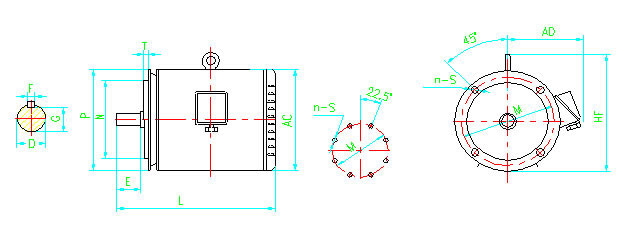

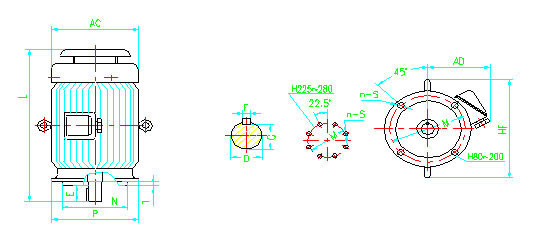

التركيب والأبعاد الكلية للمحرك مع ترتيبات تركيب مختلفة موضحة أسفل في الصورة 1 و 2 والجدول 6 و7.

الجدول 6 المحركات تتميز نهاية عمود الدوران مع فلنجة والهيكل بدون قاعدة التثبيت (IP23) الوحدة: مم
قياس الإطار حجم الفلنجة أبعاد التركيب والخلوص الأبعاد الكلية
D E F G M N P R S T عدد الحفر في الفلنجة AC AD HF L
160M FF300 42 110 12 37 300 250 350 0 19 ф1.5 M 5.0 4 325 270 450 660
160L 705
180M 48 14 42.5 360 290 490 730
180L 765
200L FF350 55 16 49 350 300 400 400 355 550 840
225S FF400 55/60 110/140 18 49/53 400 350 450 8 450 370 610 890
225M 865/915
250M FF500 60/65 140 53/58 500 450 550 495 455 640 995
280S 65/75 18/20 58/67.5 550 470 720 1090
280M 1140
315S FF600 65/80 170 18/22 58/71 600 550 660 24 ф2.0 M 6.0 645 576 900 1390
315M 1490
315L 1490
355M FF740 75/95 22/25 67.5/86 740 680 800 750 680 1035 1675
355L 1675
400M FF940 90/110 210 22/28 81/100 940 880 1000 28 980 820 1010 1720
ملاحظة: أ) R المسافة من سطح الأزواج للفلنجة إلى كتف العمود. ب) بسوط الكسور في الجدول تعطي بيانات المحرات ذات 2-قطب بينما المقامات تعطي البيانات للمحركات أكثر من 4 أقطاب.
عرض الجدول كامل
جدول 7 المحركات تتميز بوجود فلنجة في نهاية عمود الدوران والهيكل بدون قاعدة تثبيت (IP44) الوحدة: مم
قياس الإطار حجم الفلنجة أبعاد التركيب والخلوص

الأبعاد الكلية

D E F G M N P R S T عدد الحفر في الفلنجة AC AD HF L
160M FF300 42 110 12 37 300 250 350 0 19 ф1.5 M 5.0 4 325 270 450 660
160L 705
180M 48 14 42.5 360 290 490 730
180L 765
200L FF350 55 16 49 350 300 400 400 355 550 840
225S FF400 55/60 110/140 18 49/53 400 350 450 8 450 370 610 890
225M 865/915
250M FF500 60/65 140 53/58 500 450 550 495 455 640 995
280S 65/75 18/20 58/67.5 550 470 720 1090
280M 1140
315S FF600 65/80 170 18/22 58/71 600 550 660 24 ф2.0 M 6.0 645 576 900 1390
315M 1490
315L 1490
355M FF740 75/95 22/25 67.5/86 740 680 800 750 680 1035 1675
355L 1675
400M FF940 90/110 210 22/28 81/100 940 880 1000 28 980 820 1010 1720
ملاحظة: أ) R المسافة من سطح الأزواج للفلنجة إلى كتف العمود.
ب) بسوط الكسور في الجدول تعطي بيانات المحرات ذات 2-قطب بينما المقامات تعطي البيانات للمحركات أكثر من 4 أقطاب.
عرض الجدول كامل
